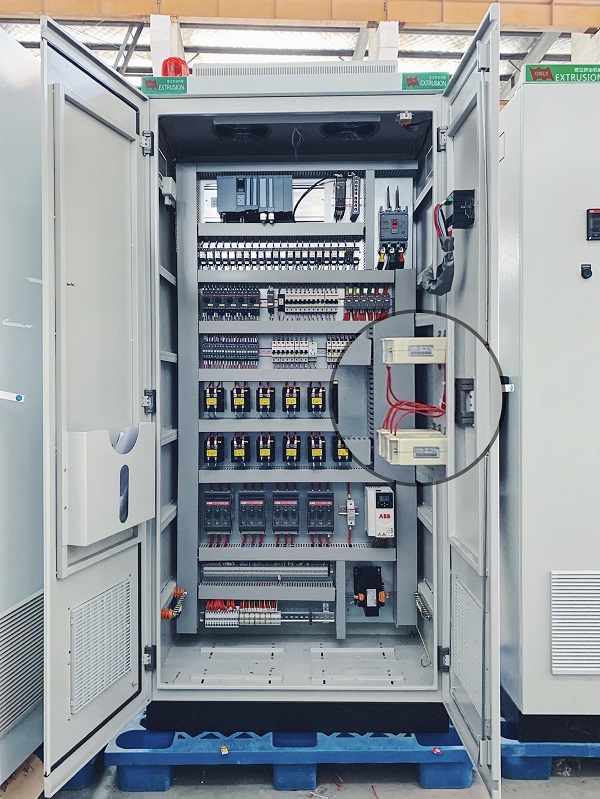

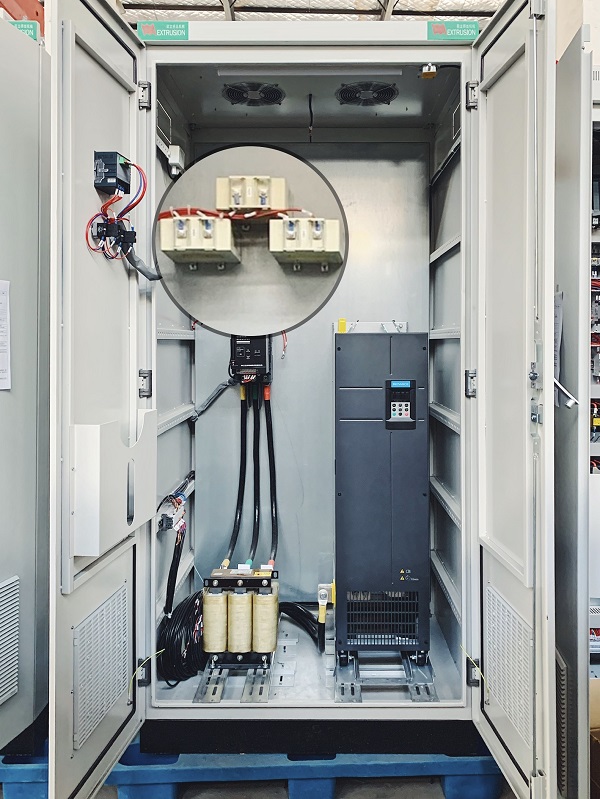

PLC控制柜里，在需要检测电流的回路上，配置一个电流互感器是比较成熟的测量方式。例如双螺杆挤出机的PLC控制柜和变频控制柜里，互感器经常出现。

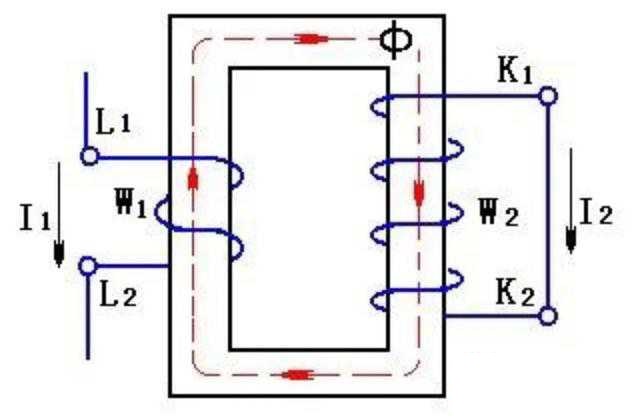

互感器运用了“电磁感应”的原理，将大电流转化为小电流，而电流互感器的二次侧电流一般都是5A，所以不管一次侧电流多大，二次侧输出电流是不变的。这也是PLC控制柜中采用互感器****重要的原因：安全。
电生磁与磁生电
电生磁：如果导线通过电流，导线周围就会产生磁场，电流越大磁场越强。
磁生电：导体在磁场中切割磁感线运动，就会产生感应电动势，如果电路是通路闭合状态，就会产生感应电流。
产生感应电动势的大小
根据公式：E=n*ΔΦ/Δt（E：感应电动势、n：感应线圈匝数）可以计算出来感应电动势的大小与线圈的匝数是有比例关系的。
小结：电流互感器通过电生磁和磁生电的转换将大电流转化为小电流，对于转化的倍率跟绕组的匝数有关。
